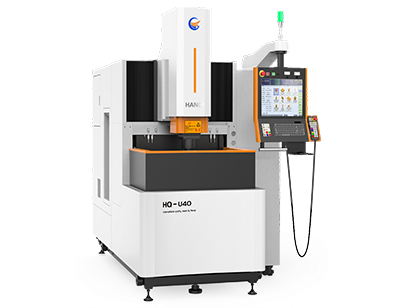

數控電火花機床
機床簡介技術參數機床特點
| HQ-U40 | HQ-U60 | HQ-U80 | HQ-U120 | ||
| 機床 | |||||
| 機床結構 | 全鑄件C型結構/固定工作臺/升降式工作液槽 | ||||

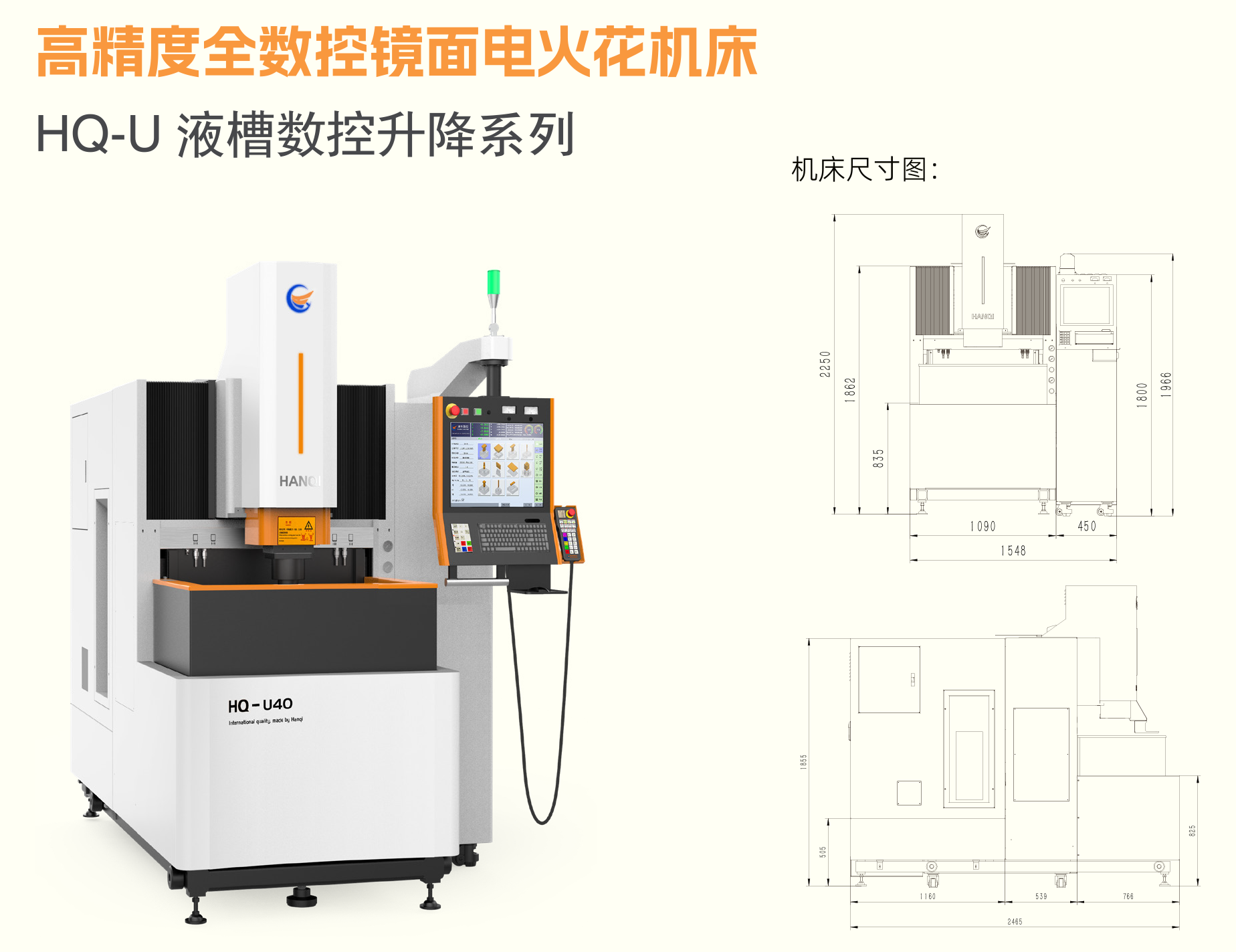

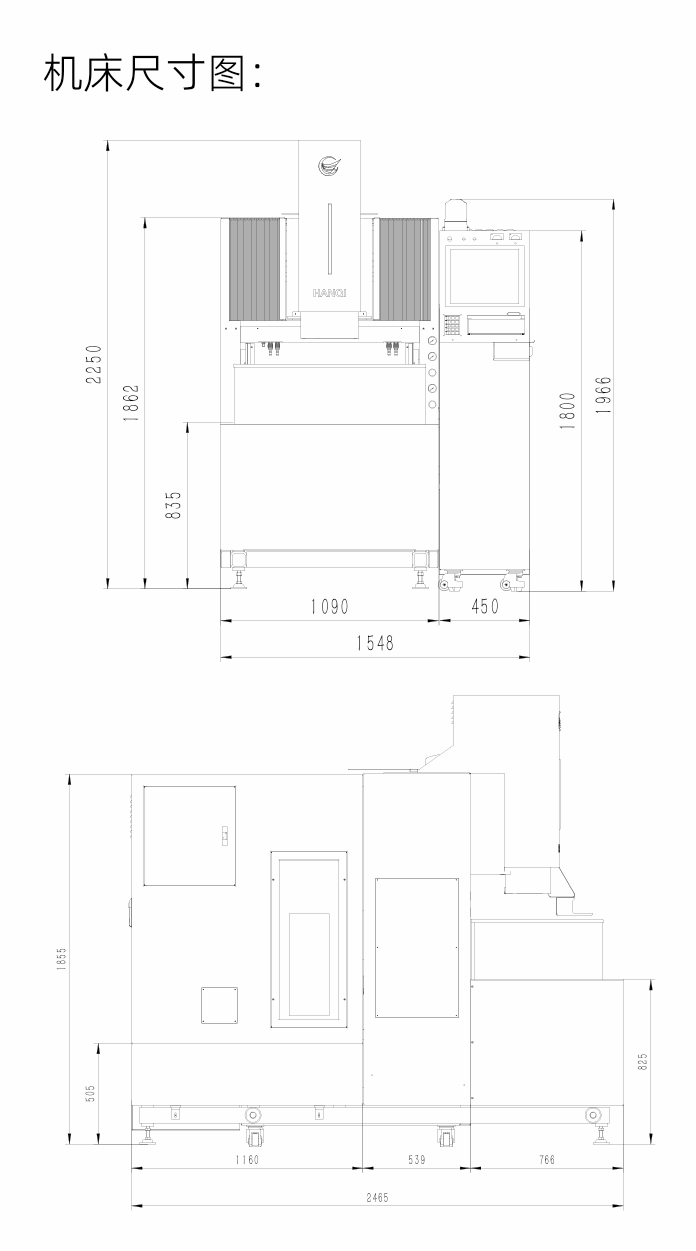

| 外形尺寸 | mm | 1540*2380*2200 | 2030*2480*2800 | 2300*2630*3000 | 2700*2900*3300 |
| 機床重量 | kg | 3800 | 5500 | 6500 | 9500 |
| 工作區域 | |||||
| X，Y，Z軸行程 | mm | 400*300*300 | 600*400*400 | 800*500*400 | 1200*600*500 |
| 工作液槽尺寸 | mm | 840*600*350 | 1100*750*450 | 1400*900*500 | 1600*1000*600 |
| 工作臺面積 | mm | 600*400 | 800*500 | 1100*700 | 1400*800 |
| 地面到工作臺距離 | mm | 830 | 920 | 960 | 1200 |
| 電極板至臺面距離 | mm | 265-565 | 300-700 | 350-750 | 350-850 |
| 潤滑系統 | 手壓式集中潤滑 | ||||
| 工件和電極 | |||||
| 最大電極重量 | kg | 50 | 100 | 100 | 100 |
| 電極安裝方式 | 氣動自動 | ||||
| 最大工件尺寸 | mm | 840*600*350 | 1100*750*450 | 1400*900*500 | 1600*1000*600 |
| 最大工件重量 | kg | 800 | 2000 | 3000 | 4500 |
| 最大液面高度 | mm | 300 | 400 | 450 | 550 |
| 工作液系統 | |||||
| 容量 | L | 400 | 800 | 1200 | 1600 |
| 過濾器數量 | 個 | 2 | 2 | 2 | 2 |
| 加工指標 | |||||
| 最大加工平均電流 | A | 50 | 50 | 50 | 50 |
| 最大加工效率 | mm3/min | 500 | 500 | 500 | 500 |
| 最佳表面粗糙度 | um | 0.05 | 0.07 | 0.08 | 0.08 |
| 各軸最大抬刀速度 | m/min | ≥5 | ≥5 | ≥5 | ≥5 |
| 最小電極損耗 | % | 0.1 | 0.1 | 0.1 | 0.1 |
| 最小角損尺寸 | um | 10um | 10um | 10um | 10um |
| 最小電流控制 | A | 0.1 | 0.1 | 0.1 | 0.1 |
| 電源的標準 | |||||
| 標準電壓 | 3*380V±10%(50Hz) | ||||
| 最大輸入功率 | KW | 11 | 11 | 13 | 13 |
| 控制系統 | |||||
| 操作系統 | Linux | ||||
| 輸入方式 | 觸摸屏、鍵盤、手控盒、USB、網口 | ||||
| 顯示方式 | LCD顯示屏 | ||||
| 驅動方式 | 絕對式交流伺服驅動 | ||||
| 各軸最小控制單位 | 0.1um | ||||
| 坐標數 | 0.1um | ||||
| 插補方式 | 直線、圓弧、橢圓、根據軟件任意曲線 | ||||
| 加工放電條件 | 無限量 | ||||
| 最大控制軸數量 | 8軸5聯動 | ||||
| 輸入范圍 | -9999.9999~+9999.9999 | ||||

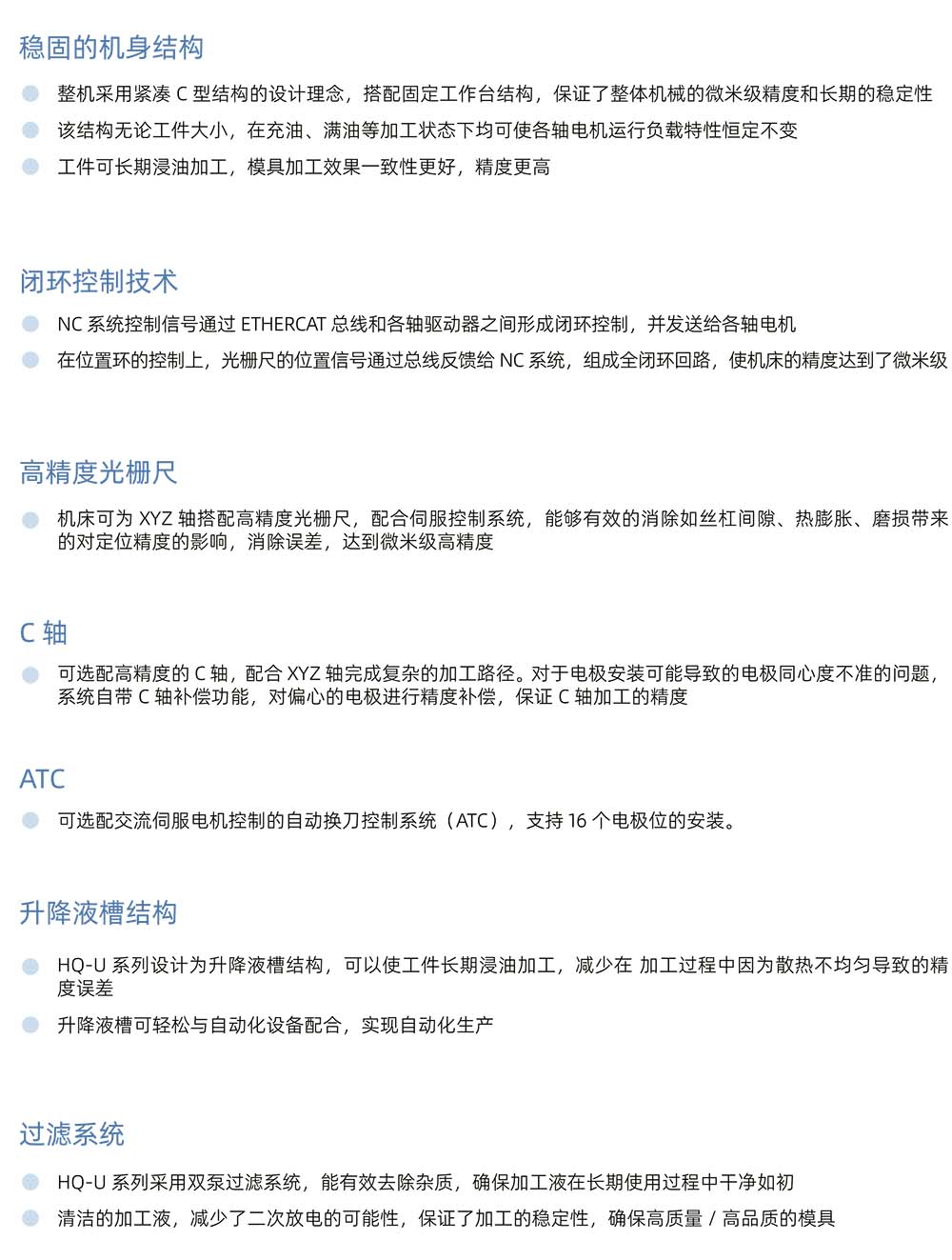

| 機床特點 | ||
| 鑄件結構及液槽升降均采用先進的技術，與進口品牌同等級優質鑄件，以確保穩定、可靠 | ||
| 床身、油箱一體式設計，液槽升降可根據工件高度任意設定液槽高度，便于實現自動化 | ||
| 立柱重載式結構設計，平動、側向放電剛性更好、更穩 | ||
| 實現模具浸油式加工，保障了模具加工精度、表面粗糙度及均一性 | ||

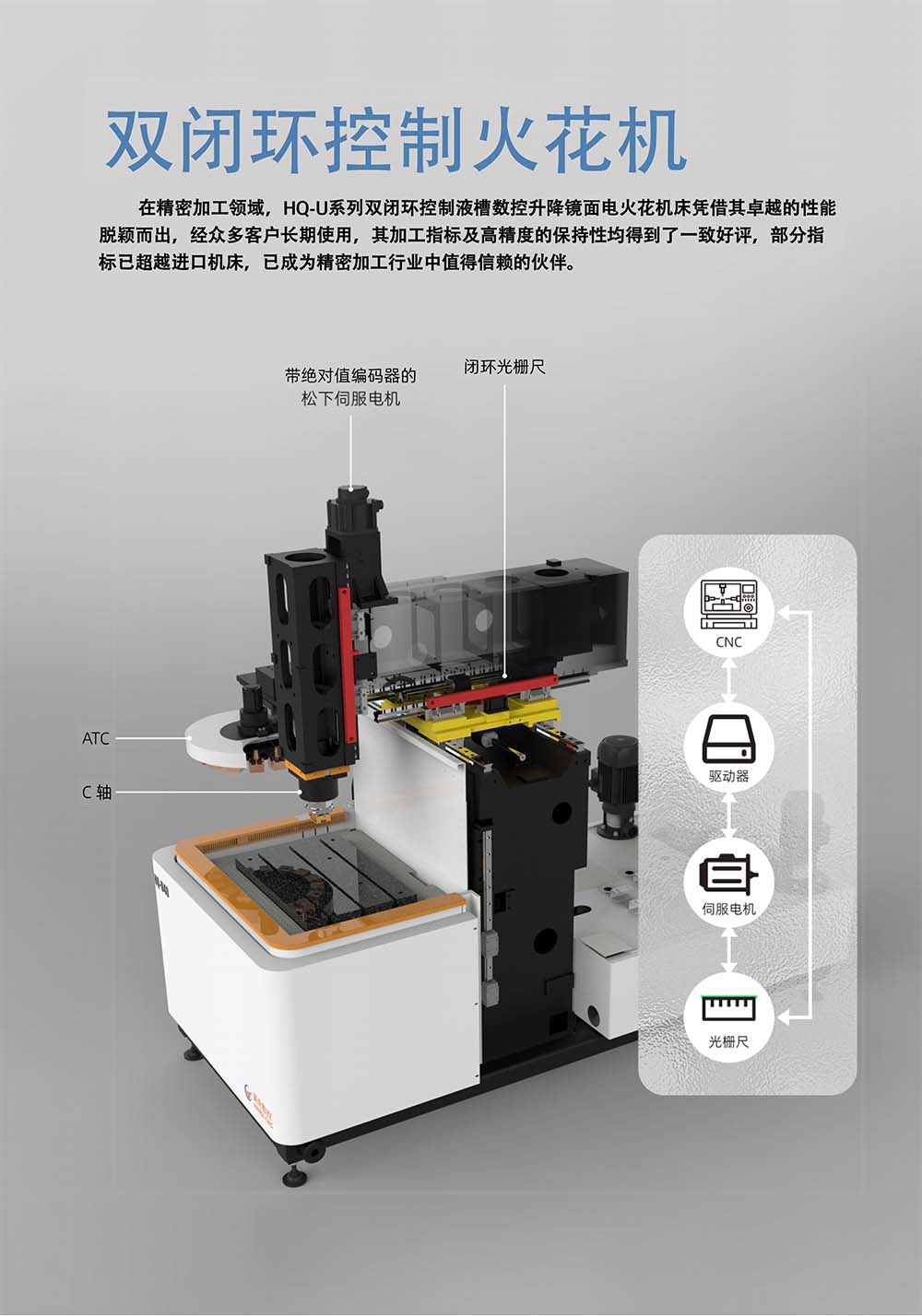

| 嚴格的質量過程控制技術及先進的光柵尺閉環控制技術，可獲得更高的機床精度 | ||
| 雙泵(或多泵)過濾結構，加工液時刻保持清潔 | ||
| Y軸前后運動，“不翹頭、不爬頭”，高精度持續保持 | ||
| 搭載總線控制的數控系統及高速采集放電系統，表現出更加優秀的加工指標，部分指標已超越進口機床 | ||
| 突然斷電無需回機械零點，可從斷電處繼續加工，防止模具報廢 | ||
| 支持遠程升級、在線操作、診斷、維修服務及手機云端等先進的控制 | ||

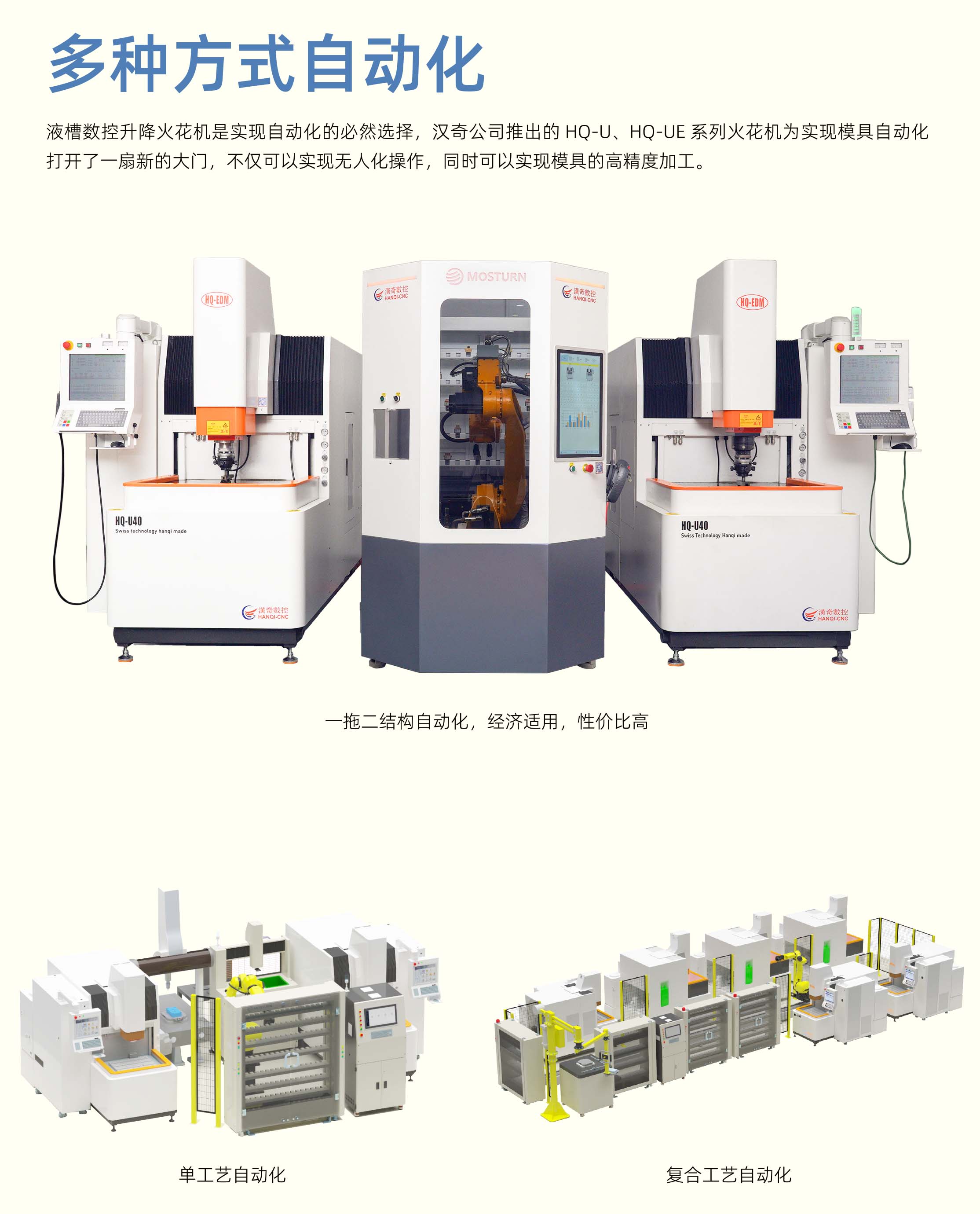

| 輕松實現自動化，同時電源可記錄加工現場的所有信息，便于管理 | ||
| 適用范圍 | ||
| 搭載伺服控制的“C”軸、A軸、A/B 軸、刀庫等，實現8軸5聯動等復雜模具及零件加工 | ||
| 適用于紫銅 -鋼、石墨-鋼、銅-鋁、石墨-鋁、石墨-鈦合金、銅-鈦合金等加工 | ||
| 適用塑料模、壓鑄模、對開模、接插件、芯片封裝模具、深腔、深槽等各種高精度模具加工 | ||
| 標準配置 | 選用配置 | |
| 閉環相對光柵尺 | 在線檢測 | 全自動滅火器 |
| 國產 EROWA 氣動夾頭 | 伺服刀庫，進口氣動夾頭 | 煙霧收集裝置 |
| 油冷機 | C軸、A軸、A/B 軸等 | 最大加工電流 80A 或更高 |
| 氣動可調手動夾頭 | 嘖閼期硫環絕對值光柵尺 | |
